舞台幕布、机械系统

此系统设备选择要求：性能优良、可靠性高、操作简单、维护方便，具有良好的性价比。

幕布系统建成后将有以下功能：

1、满足各类会议、学术报告要求以及中型舞台演出的要求；

2、可通过对开幕、升降吊杆的瞬间开闭、升降快速更换布景，呈现给观众另一种舞美视觉感受；

3、通过调光师对剧情理解瞬间调试舞台灯光系统，能使演员表演的人物更加丰满，更能贴近观众;

▼

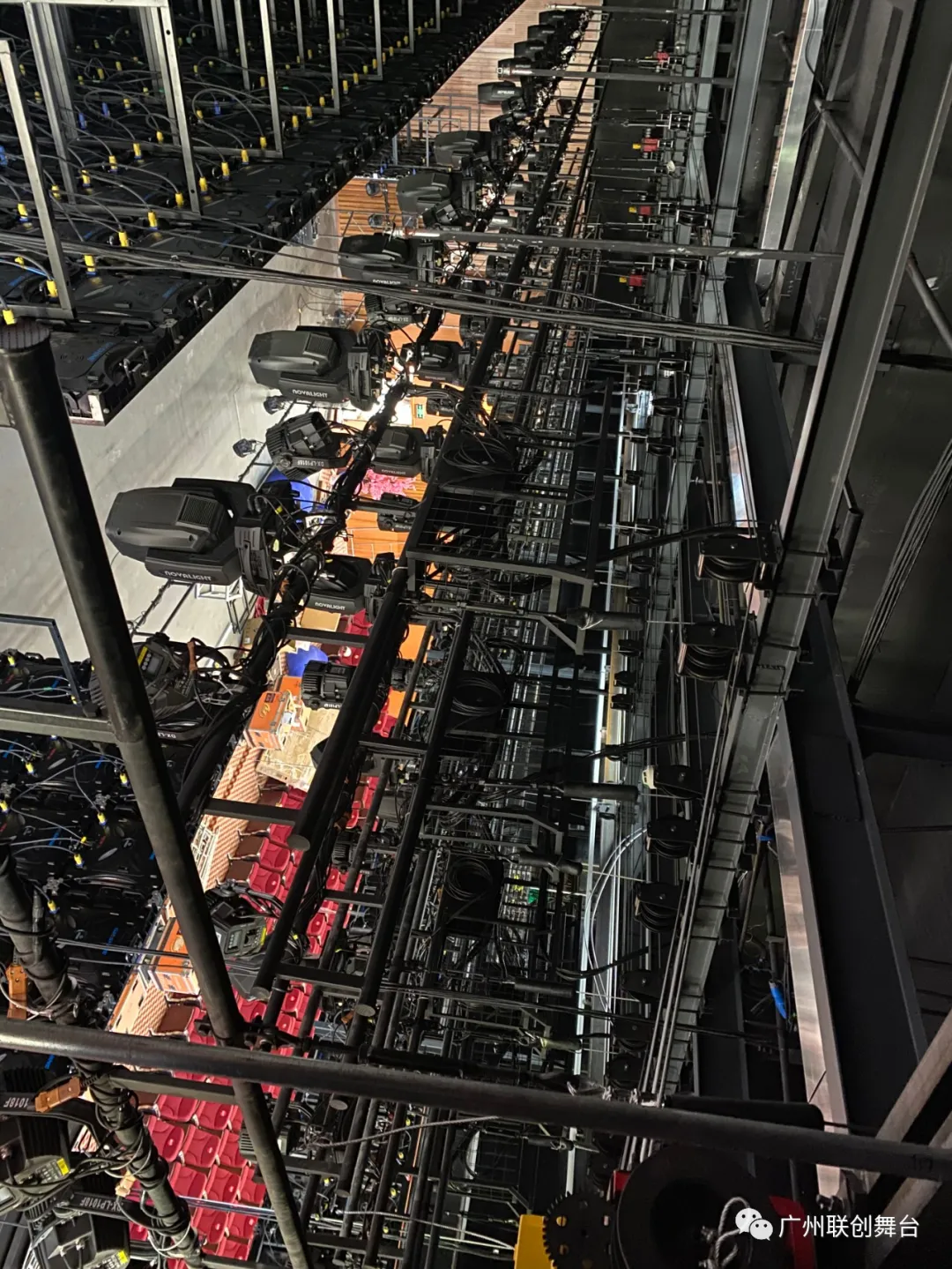

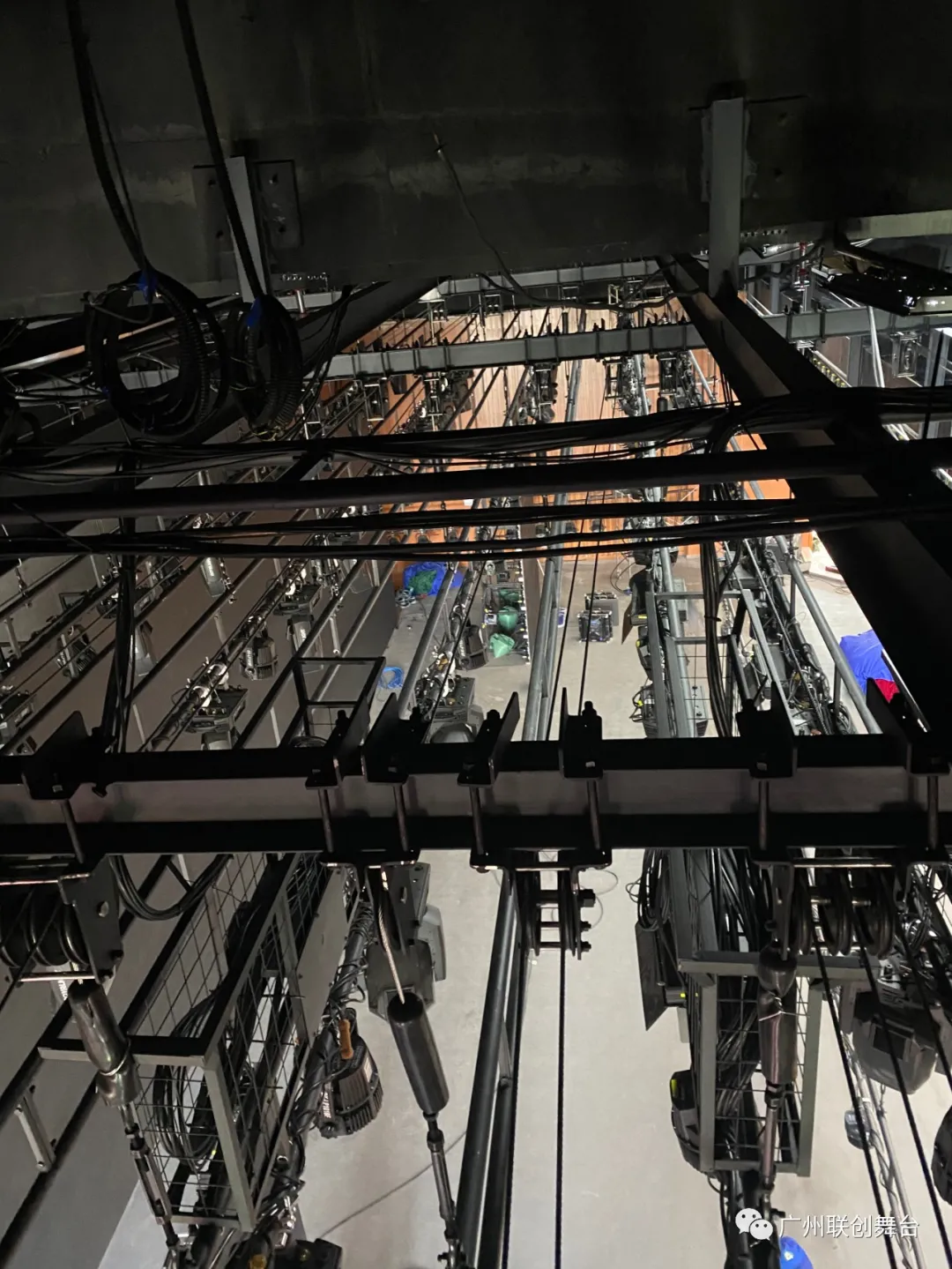

A、葡萄架系统（舞台栅顶）

舞台葡萄架系统采用马道式栅顶， 检修人员可在马道上任意走动， 共设计了8 道马道，横向 1 道、纵向 7 道马道，极大地满足了检修的方便性，完整性和适用性。

横向 1 道主梁采用 10#槽钢制作，与墙体连接采用 M12化学锚栓连接 5# 角钢固定， 5 道支点滑轮梁采用 10#槽钢制作，整个马道采用Ф 12 圆钢铺设，下挂方式为梁下采用 5#角钢（或 20#丝杠）下挂于钢架下方。

制作要求:

（1） 钢结构件设计合理，强度、刚度及稳定性能均符合要求。钢结构及其接头能承受最大额定载荷和由紧急停车造成的冲击载荷。

（2） 钢结构件所用材料符合有关标准，并有出厂检验及质量合格证。

（3） 所有钢结构件在焊接前进行了预处理，板材及型材采用机械进行矫直或弯曲。焊接工作由取得合格证书的焊工担任， 焊缝质量符合有关标准。 主要焊缝将按设计要求。 进行无损探伤等检查， 其质量应符合有关标准。 结构件的尺寸及形位公差是符合图纸要求或有关标准。

（4） 所有拼装的大型钢结构件及外部联接，用高强螺栓联接，所有联接用孔是钻孔，不用冲孔。装配前钻孔去毛刺。

（5） 需要机械加工的焊接钢结构和重要的钢结构件，加工前进行热处理或时效处理，以消除应力。

▼

B、舞台机械系统

舞台机械是舞台设备的主干， 是舞台的重要组成部分， 对会议、演出有直接效果。

对舞台机械的基本要求：

1、技术先进、性能优秀：运行平稳、噪音低；定位、同步性能好；运行安全可靠；有备用系统，维护保养容易。

2、参与演出、快速变换布景、操作方便、简单易学。

3、舞台机械设备使用年限 50 年。

在工艺配置方案和设备选用时， 一切以会议及演出为中心。 舞台机械是为了烘托表演和突出表演， 真实的场景， 绚丽变幻的画面， 这一切在舞台设备的帮助下使观众能全身心地融入剧情世界之中。 加速换景、减轻舞台人员体力劳动是舞台设备另一要素。

安全可靠是遵守的基本原则。在这里我们推荐一家舞台机械设备公司—广州联创舞台设备有限公司是广东省的一家专业舞台机械设备厂，公司专利软著80余项（颂拓—33专利+5软著，联创—38专利+5软著，创联科技—3专利），占地面积4000余平，舞台机械甲级施工资质，高新技术、科技小巨人获得企业，是广东省唯一一家获得加拿大GALG大螺旋升降技术培训资格证的企业，同时也是广东省唯一一家通过环评报告的企业，可以安全正常生产。

公司拥有电控研发生产部门、机械研发生产部门、工程项目管理部门、传统舞台机械设计部门、幕布生产制造部门、非标舞台机械/机模设计部门，正式员工63人，工厂生产线35余人，公司生产线机加工设备总投入资产400余万，目前是广东省规格、技术实力最大的一家集研发生产制造项目施工管理为一体的舞台机械公司。

▼

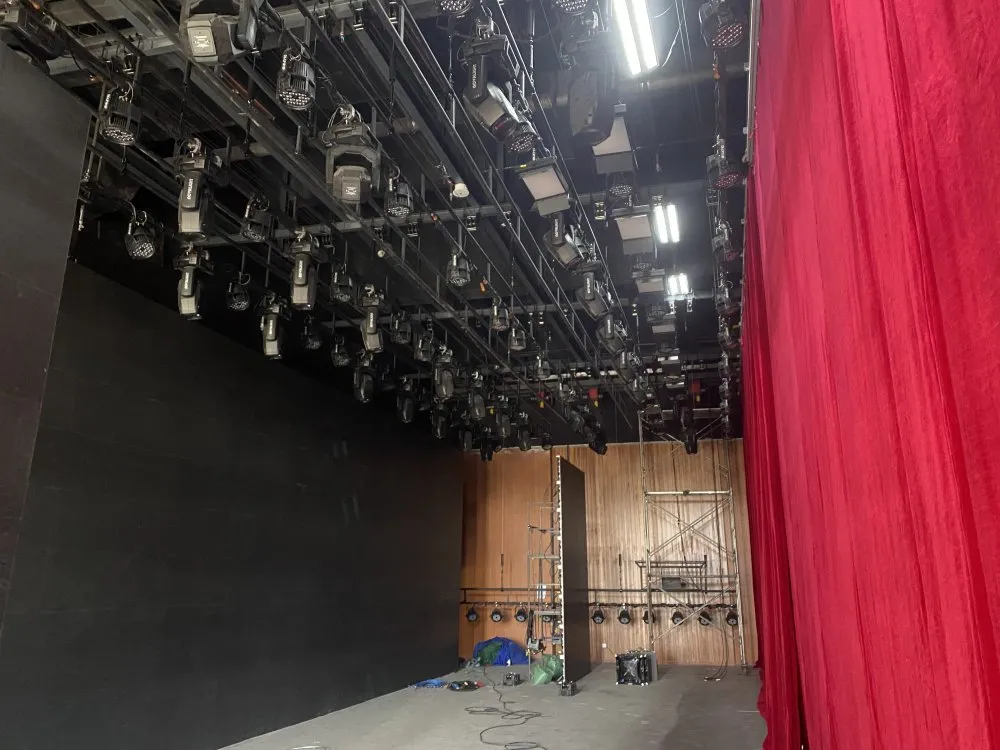

C、舞台吊杆系统

舞台吊杆是舞台上使用频繁的机械：

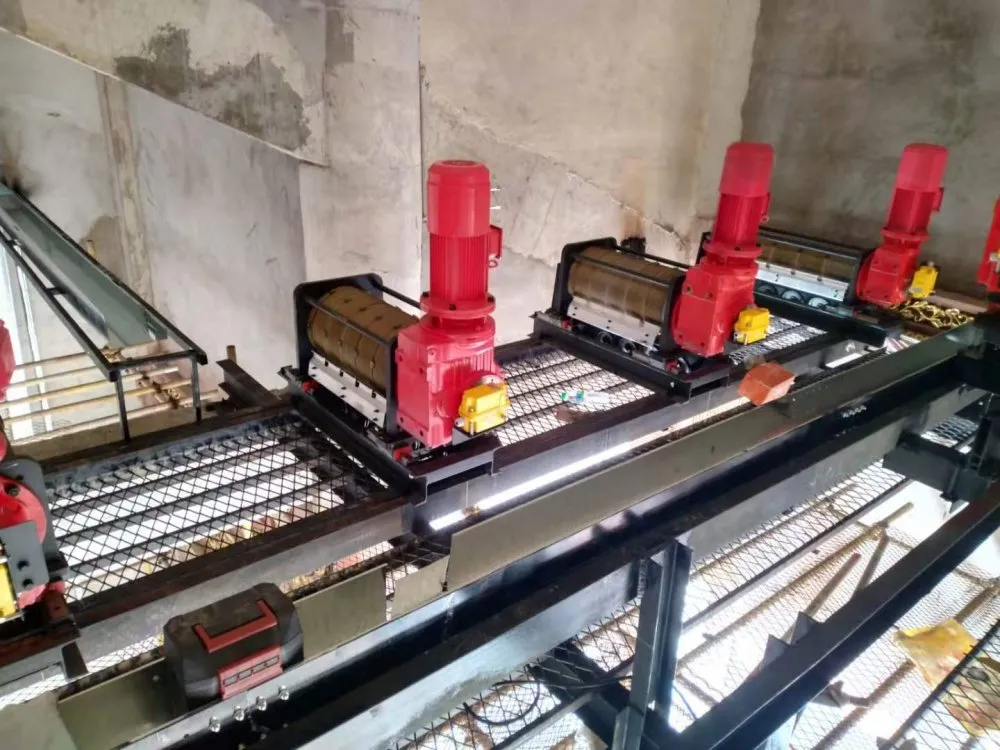

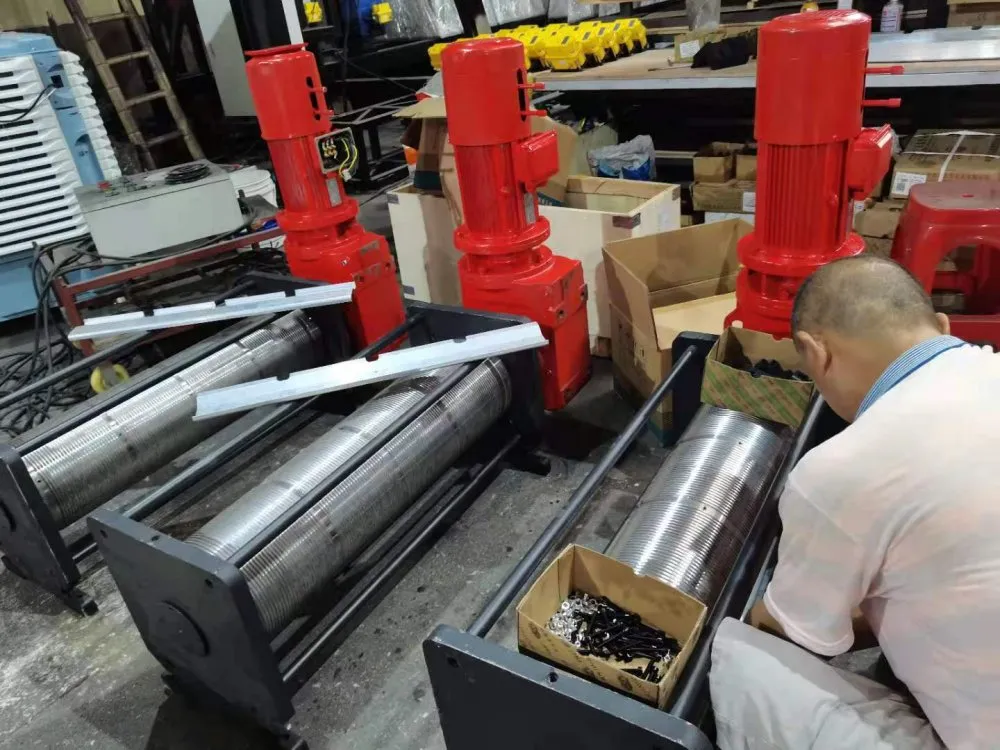

它主要用于悬吊和升降各种幕布、 灯具、布景等物，礼堂舞台吊杆系统共设计了 7 道电动升降吊杆及 2 道电动对开幕布系统，其中： 1 道电动会标、 1 道无极调速大幕拉幕机、 1 道电动对开会议幕、 3 道电动灯光吊杆、 1 道电动背景吊杆、 1 道电动横侧条幕吊杆、 1 道天幕电动吊杆。所有电动吊杆均采用双出轴多层缠绕卷扬式，配置高品质的 120 减速机和2.2KW六级制动电机，最大限度地降低了机械的噪音，增加机械系统稳定性。

灯光杆负载≤ 600kg，景杆和幕布杆负载≤ 400kg。考虑到灯光杆负载较重， 采用工字形杆体， 工字形杆体稳定性较强， 且不会变形，选用优质钢材， 用两根1.5 寸焊管焊接成双管吊杆，中间接头内衬钢管。最后均刷防锈漆两遍，外层喷黑色油漆。景杆和幕布杆也采用工字形杆体， 用两根 1.2 寸焊管焊接成双管吊杆， 中间接头内衬钢管。最后均刷防锈漆两遍，外层喷黑色油漆。

▼

D、舞台幕布

舞台幕布是舞台上最能显示气氛的设施之一，它能起装饰美化舞台的作用， 全套幕布的配备直接影响到舞台的艺术效果和美感。

舞台幕布全部采用防火、阻燃处理与三折一的艺术制作手法。在选料方面，结合舞台的建筑要求、 扩声要求、 舞台光效的要求以及舞台幕布悬挂， 给观众呈现的美感和艺术要求，精心、精选、设计、制作，使面料的密度、吸光度、色彩度、柔软性及垂感达到舞美艺术要求，满足会议和演出，并保证无空旷区 ( 即视线串场) 。

舞台幕布系统必需经国家消防装备质量监督检验中心检测符合《纺织品燃烧性能试验 氧指数法》 GB/T 5454-1997 和《纺织品 燃烧性能试验 垂直法》GB/T 5455-1997

◇ 舞台幕布防火要求达到B1 级；

◇ 幕布色彩无色差，做工考究，打折比例均匀，垂感好；

◇ 舞台幕布满足吸声要求，满足透光要求；

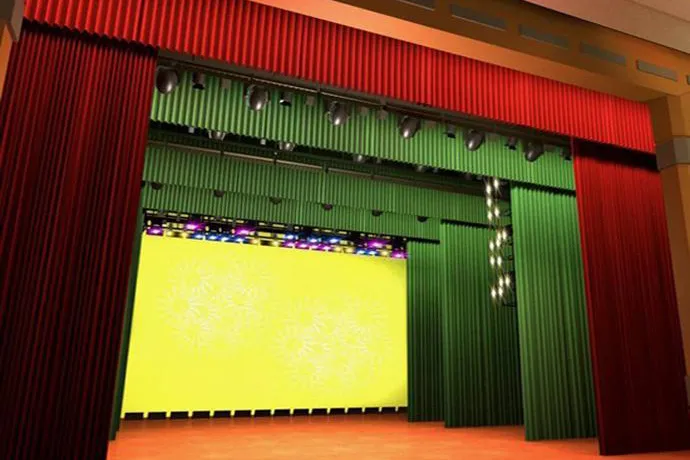

舞台幕布：

大幕

在观众厅与舞台之间起分作用，既是舞台的门户，也是舞台的主要幕布， 主要用于会议或演出开始和结束时的开闭， 有时也可用作场幕。 位于镜框舞台台口的内侧。大幕有多种开闭形式，例如：对开式、升降式、串叠式提式、单侧开闭式以及斜拉式等。 大幕的颜色和面料可直接影响观众的视觉， 要求庄重而典雅。 本设计大幕采用浅枣红色麻绒做面料， 通过三折一的艺术制作， 给观众以强烈的立体感。

会标檐幕

是大幕前台口上的横幕，挡住观众对舞台前沿上空的视线，它与大幕形成配套因而衬托了大幕。该舞台设计一道麻绒会标檐幕 ( 跟大幕配套为浅枣红色 ) 。

二幕

主要为召开会议作后场的隔断作用，突出会议的重要性，烘托会议气氛，该舞台设计一道会议幕布。

沿条幕

悬挂在普通吊杆和加长杆上， 位于镜框舞台台口上方的幕布。 与左右两侧的侧帘幕相配合， 起到控制演出空间的视线的作用。 该舞台设计 1 块沿条幕。

侧条幕

侧帘幕位于舞台左右两侧， 颜色与横帘幕一致， 其对舞台表演区域起限制作用，其平行、正“八”字、倒“八”字等吊装方式可以改变舞台表 演区平面的形状， 对舞台后部空间进行遮挡， 引导、控制观众的视线集中在规定的表演区内。 其主要是美化舞台， 遮挡观众对侧台的视线。 该舞台设计 2 块侧条幕。

天幕

天幕位于镜框舞台演出空间最后部位， 作为表现演出背景环境的幕布。其高度和宽度通常大于台口尺寸， 通常高度为舞台总高的 2/3 或台口高的二倍，视具体情况而定。白天可根据演出需要，将其设计成平面幕或弧型宽幕。白天幕朝向观众席的内侧，可用天排灯、幻灯等进行照明或投射各种色彩形象，与整个舞台空间形成一个整体的画面。本方案选用白色斜纹天幕，其具有色白、漫反射、吸光性能好等优点。

舞台幕布要提供实物样品，供评委考察。

E、施工要求

1、必须有一名固定的项目经理负责现场协调， 中途未经采购方同意不得更换人员。

2、保证按 ISO9001 质量管理和质量保证体系，对所供设备的设计、制造、检验、涂装、包装、安装调试等各个环节进行严格的质量管理和质量控制。

3、保证所提供的设备应完全符合或高于采购文件和投标文件规定的质量、规格、性能要求的设备，所有器材须经采购方验收后方可进场。

4、本项目与其他系统集成时， 要根据其他集成商提供控制协议和控制线缆，所有与系统集成连接的线缆接口，由本项目负责，作业面以系统集成的计算机矩阵和视频矩阵的输入、输出口为界，配合其他集成商连接相关线缆，进行相关测试。

5、施工完成后，核心部件及易耗器材要有相应的备品备件。
