在工艺配置方案和设备选用时， 一切以会议及演出为中心。舞台机械是为了烘托表演和突出表演， 真实的场景， 绚丽变幻的画面， 这一切在舞台设备的帮助下使观众能全身心地融入剧情世界之中。加速换景、减轻舞台人员体力劳动是舞台设备另一要素。

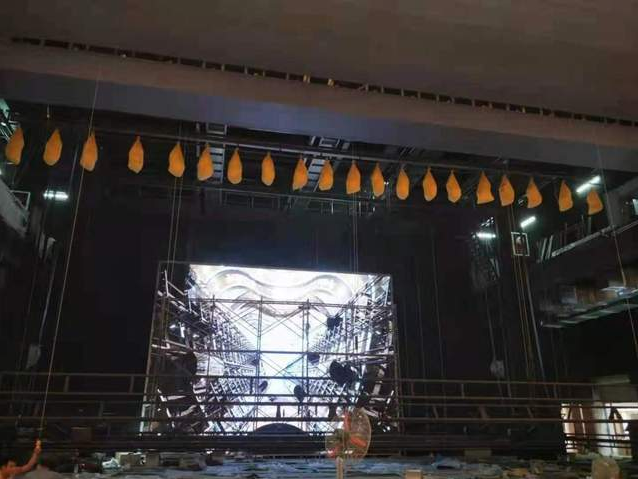

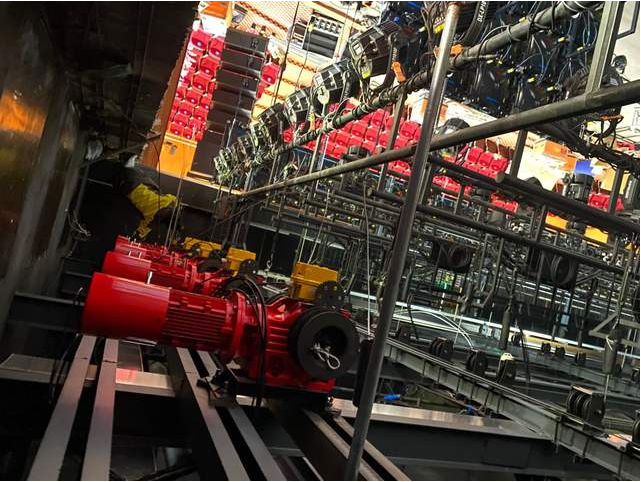

一、 舞台台上吊杆机

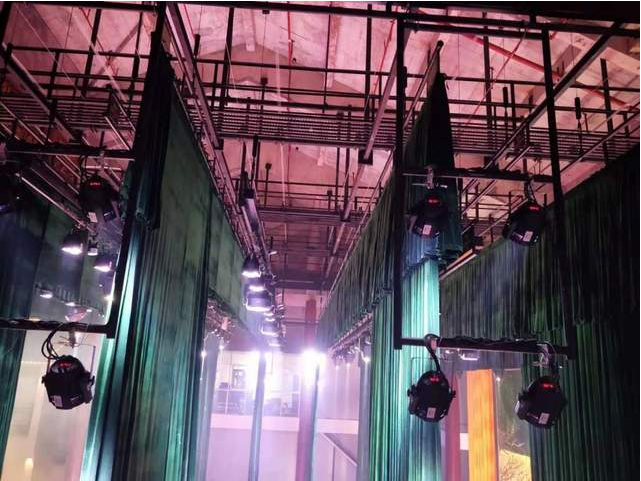

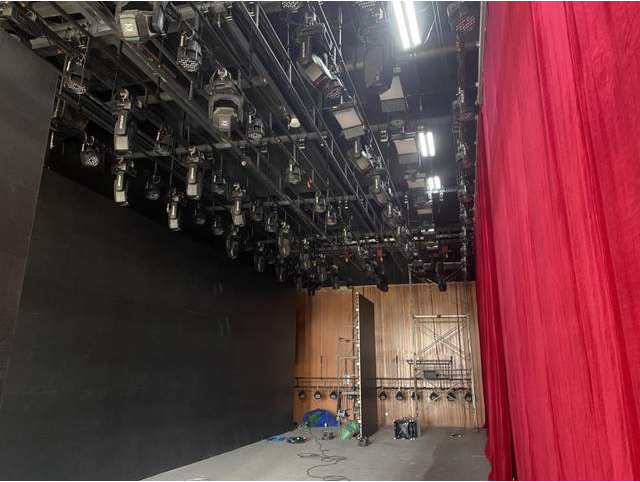

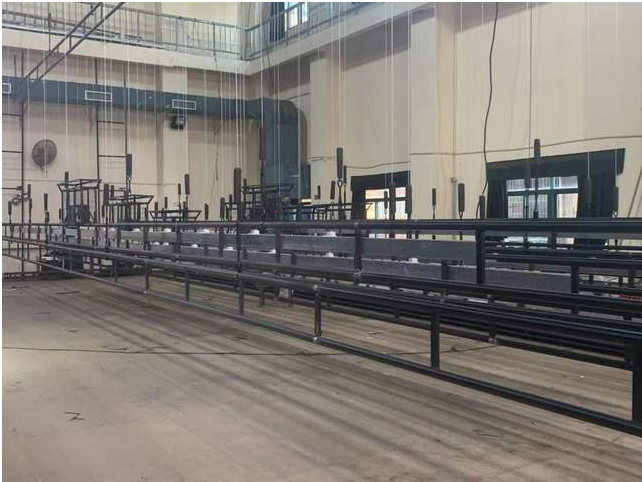

舞台吊杆机是文艺演出，制作电视及拍摄电影中，用来悬吊灯具、幕布、景片等舞台上空必备机械系统。

01、吊杆装置的技术要求

1、 吊杆装置应符合标准规定，并按规定程序批准的图样和技术文件制造。

2、 吊杆装置应在环境-10℃- +40℃范围内正常工作。

3、 电动吊杆装置的升降速度就应不大于1.25m/s.

4、 吊杆装置均匀承受最大载重量时，两吊点间的挠度不得大于L/200（L0是两吊点间距）。

5、 吊杆装置的运行应平稳、可靠，不得有异常振动和声响。电动吊杆装置运转时的噪声，在静场时从观众席前排中间测量值应大于30db(A)。

6、 电动吊杆的升降重复定位误差不大于5mm.

7、 吊杆装置在满负荷下全程连续升张10次后，蜗轮减速器中的油温不超过90℃。

8、 吊杆装置应能承受最大载重量的125%的超负荷试验，不得出现任何异常现象。

9、 吊杆装置的油漆漆膜厚度每层不小于25um，漆膜总厚度不大于75um。漆膜应具有良好的附着性能，按5.8试验时，刀痕两边涂层被粘下的总宽度最大不得超过2mm。

10、 吊杆装置的金属结构及所有电气设备的金属外壳，电缆金属外皮等均应有可靠的接地，其任一点的接地电阻不得大于4Ω。

11、 电动吊杆装置应设置两套电气极限保护开关，即能可靠切断控制回路和主回路。

12、 卷筒装置的主轴必须进行探伤检查，不得有降低力学性能和使用性能的缺陷。

02、舞台吊杆机外观

1、 吊杆装置应能保证被吊设备处于水平位置。

2、 吊杆装置的杆体允许焊接加长。

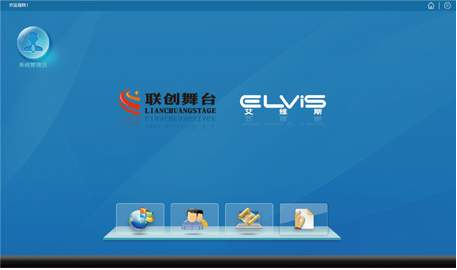

3、 电动吊杆装置应由一个操纵台集中操作。操作台应设置在安全、视野宽阔且便于与舞台监督联系的位置。

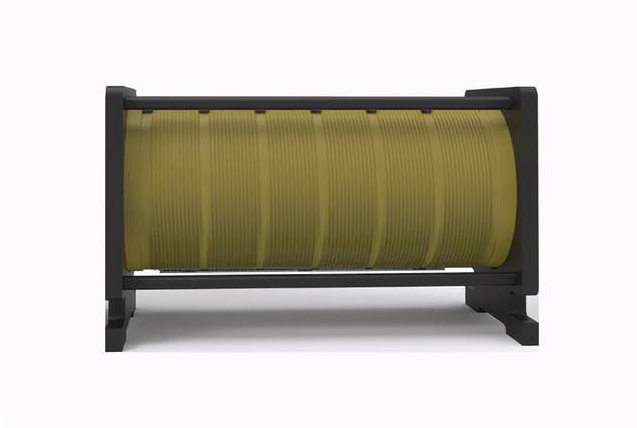

03、舞台吊杆机卷筒装置

1、吊杆装置中应设有排绳装置，钢丝绳各连接处必须牢固，且松紧程度相等，运行时应保证钢丝绳排列整齐。钢丝绳在卷筒上径向跳动不在于5mm。

04、减速器

1、 减速器应运行平稳，不得有周期性冲击和异常声响。

2、 减速器不得有渗漏油现象。

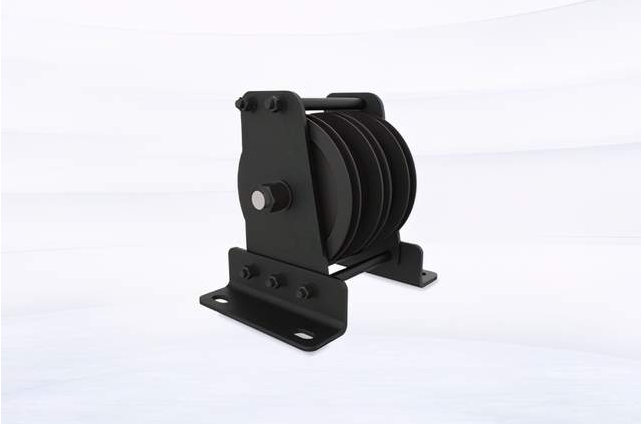

05、滑轮

1、 所有滑轮应采用滚动轴承，并加注润滑油。装配好的滑轮组应转动灵活。

2、 滑轮绳槽可采用单槽或多槽形式，滑轮组应设置防止钢丝绳脱槽的保护装置。

3、 滑轮组中所有坚固件应采取防松措施。

06、安全装置

1、 所有吊杆装置必须设置缓冲器，其动作应灵活可靠。

2、 钢丝绳头用套环连接时，允许钢丝夹或编织连接。

07、电气系统

1、 导线穿过金属孔洞时应外设绝缘套管。

2、 电缆线在收缆框架内应排列整齐，折叠正常。

3、吊杆装置所有外露件的非加工金属表面，除作表面处理和涂底漆外，均应喷涂三层面漆，油漆表面应光滑平整，色泽均匀。

08、试验方法

1、 电动吊杆装置的升降速度测定以秒表及量具测定一定时间内吊杆装置的升降距离后求得。

2、 吊杆挠度测量：吊杆均匀承受最大载重量时，有量具测量吊杆挠度。

3、 吊杆装置噪声的测定：实验一般应在剧场内进行，在静场时启动吊杆装置，当其运行时，持声级计在观众席最前排中间测量嗓声。

4、 吊杆装置重复定位精度的测定：吊杆装置承受最大载重量，连续全程升降10次，在地面上取一基准，测量各次基准与吊杆之间的距离，取其平均值。

5、 吊杆装置的负荷试验：吊杆装置依将承受最大载重量的确25%、50%、75%、100%的试验载荷，逐级测试。每级试验循环次数不少于10次，每次行程不小于全行程的90%，然后检查各部位，同时测量蜗轮减速器的油温。

6、 吊杆装置的超负荷试验：负荷试验后应进行超负荷试验，吊杆装置承受最大载重的125%的试验载荷，试验循环次数不少于3次，每次行程不小于行程的90%，然后检查各部位，不允许出现任何异常现象。

7、 漆膜厚度的测定：使用漆膜厚度在吊杆装置不同部位取10点进行测量，测得的平均值为实测值。

8、 漆膜附着力测定：准备六块规格为200mm*200mm的试片，试片经表面处理后，以与产品涂装相同的方式进行涂装，待漆膜彻底干透后，用锋利的专用刀片或保险刀片，在试片表面上划一个夹角为60°的叉，刀痕要划至金属表面，然后贴上专用胶带，使胶带贴紧漆膜，接着用手迅速将胶带扯起，测量刀痕两边涂层被粘下的最大宽度。

9、 接地电阻的测量：用万用表测量。

10、 极限定位开关的可靠：吊杆装置在剧场院内安装完毕后，进行10次连续循环动作试验，观察极限定位开关是否可靠工作。

11、 卷筒主轴探伤检查：按GB/T15822进行磁粉探伤或采用显影探伤法检查。

12、 外观：目测、手感、耳闻检查。

09、材料要求

1、 吊杆装置所采用的电机、减速器、滑轮等应符合各自的现行产品标准要求。

2、 液压块式制动器应符合JB/T6406.1、JBT6406.2规定要求。

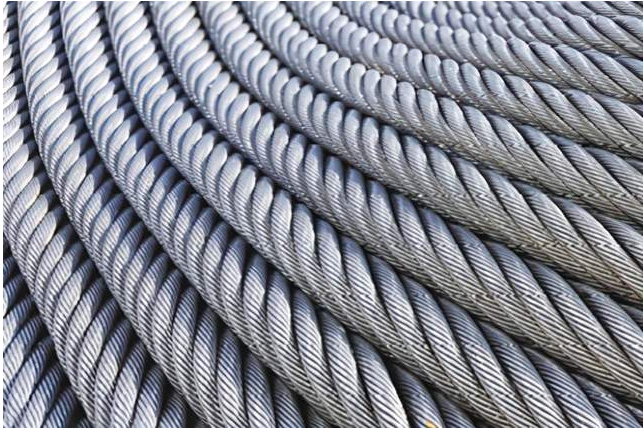

3、 钢丝绳应符合GB、T8908要求。

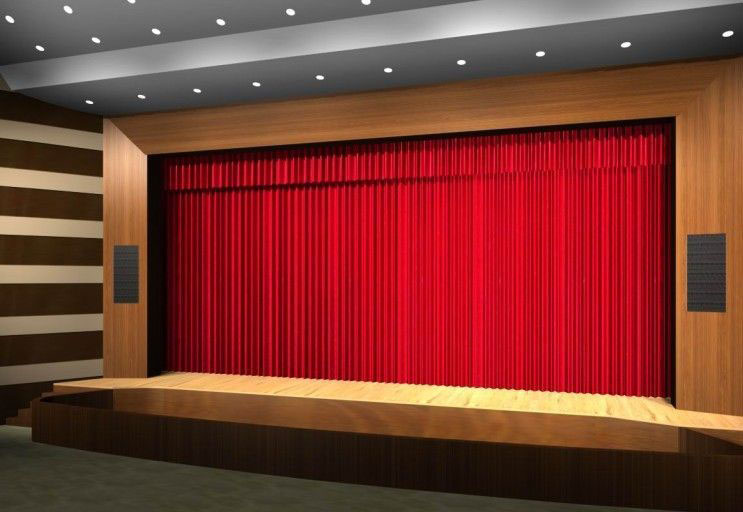

二、舞台大幕机械

大幕机械是舞台上使用最频繁的机械之一，在镜框式台口的舞台上用来分隔演员与观众，演出中换场。本机工作稳定可靠，设计合理，噪声低。

01、主要特性

1、对开式大幕是两片幕布相同或反向运动，实现幕的启闭，为最常见的形式。

2、对开式伸缩大幕能使幕布叠纹均匀，美观大方，并可实现任意转速。

02、技术指标

1、 电机功率：0.75KW

2、 速 度：0.35m/s

03、材料要求

1、 大幕机械装置（以下简称大幕）所采用的减速器、制动器、滑轮应符合各自的现行产品标准要求。

2、 电气元件及绝缘应符合gb/t1497中的有关规定及各自的产品标准要求。

3、 钢丝绳应符合GB/T8909要求。

04、技术要求

1、 大幕应符合本标准要求，并按经规定程序批准的图样和技术文件制造。

2、 大幕应在环境-10℃-40℃下正常工作。

3、 大幕的运行速度应为0.15m/s-1.5m/s，可以有级变速，也可以无级变速。

4、 大幕的运行应平稳、可靠，而且应轻巧省力，操纵灵活。运行时的噪声，在静场时从观众席最前排中间测定，不大于45db(A)

5、 大幕外露件非加工的金属表面漆膜厚度每层不小于25um,漆膜厚度不小于75um。漆膜应具有良好的附着力，按5.4试验时，刀痕两边涂层被粘下的总宽度不得超过2mm。

6、 大幕应设置选种控制装置，终点自动定位。

7、 大幕应能承受幕布重力作用，运行应平稳、可靠。

8、 大幕导轨一般采用型钢，安装前应校直，允许采用拼装结构，但不得有弯曲变形现象。

9、 大幕导轨安装应牢固，允许悬吊在屋架梁上或置于台口中部挑出的预埋件上，大幕左右导轨在中部的重叠长度小于1.6m。

10、 大幕小车应有轮缘或挂幕板导向。滚轮轮缘应持橡胶或地导轨接触面安装弹性材料，以减少声响。

11、 各种滚轮、滑轮应采用滚动轴承，并加注润滑油，转动应灵活。

12、 大幕所有外露件的非加工金属表面，除表面处理和涂底漆外，均应喷涂三层色漆，油漆表面应光滑平整，色泽均匀。

13、 将大幕安装在厂内或其他地方的实验架上，且将幕布挂上，或将与幕布同重量的载荷均匀吊在各吊点上，启动驱动装置，同时按下秒表，当大幕碰到终点开关时，停表记录时间，由于行程已知，故可计算出其运行速度。

05、标志、标签

应在大幕的明显位置固定新产品标牌，标牌的尺寸要求应符合GB/T13306的规定，标牌应包含以下内容：

1、 产品型号；

2、 生产厂厂名和厂址；

3、 产品标准编号；

4、 出厂日期或出厂编号；

三、舞台大幕机械

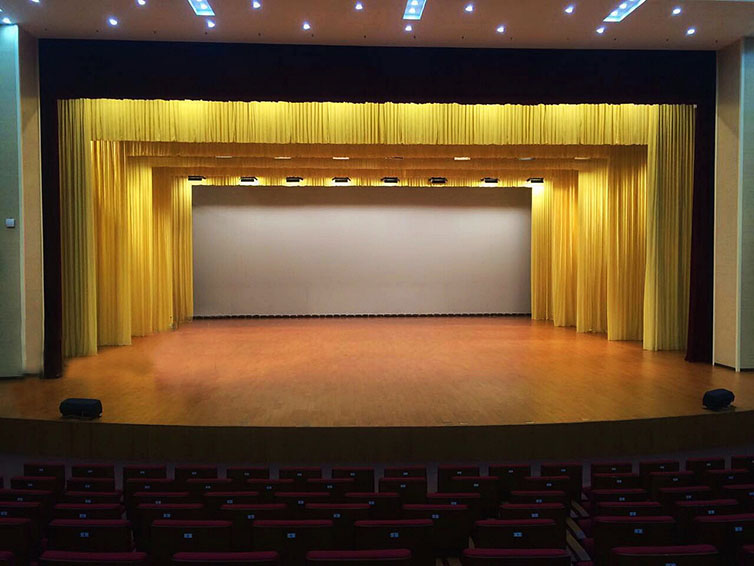

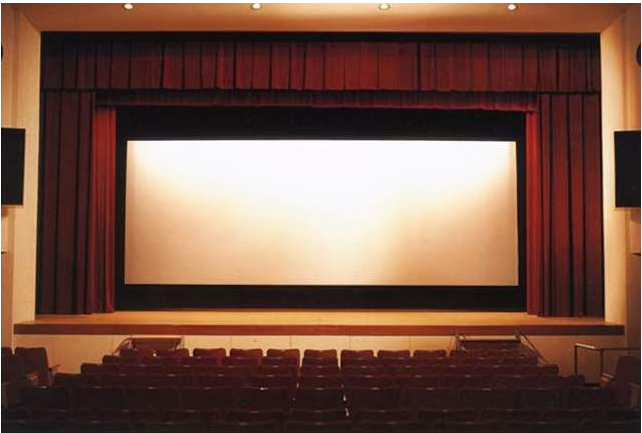

舞台幕布是舞台必不可少的装备，它不仅是舞台是装饰品，而且能分隔台形成立体感，更重要的是合理的颜色配备加上灯光效果，可以去创造一 种意境，增加艺术的感染力，使观众得到美的享受。

01、大幕

是舞台的门户，也是舞台上主要幕布；它主要用于演出有时也用作场幕使用，类型有启闭式、升降式、串帘式、均匀式。

02、檐幕

是大幕前上台口的横幕，用它用为舞台上檐的假台口，满足观众的视线，它与大幕形成配套，因而衬托了大幕的美观。

03、横侧幕

是舞台两侧和上空的幕布，它起到掩盖观众对舞台侧面的视线，观众对舞台美感设计的，同时增强了观众对舞台的立体感。

04、天幕

是为了演出中投射幻灯布置用幕，在演出中，可根据剧情更换布景或景物，在幻灯的变换下，使观众有一种身临其境的感觉。有窗帘式、固定式等。

幕布的色彩习惯为冷色和暖色，以红色为主中暖色，给人们产生热烈、崇高、胜利的情绪，以蓝色为主要叫冷色给人们带来宁静清新、畅快的感觉。对舞台幕布设置要考虑平衡，既不能太跳动又不能太冷。根据舞台面积大小的实际情况和功能需要，该舞台设置一道大幕（绛红色丝绒），前沿幕一道（兼作会标用和大幕同色），二幕一道（兼作场幕）正常用于天兰、浅灰、果绿等，正常采有的是金黄、驼黄等。另设五，沿条（墨绿色）我公司生产的舞台幕布均经过防火阻燃处理，并具有国家权威部门的检验报告。
